Beschreibung

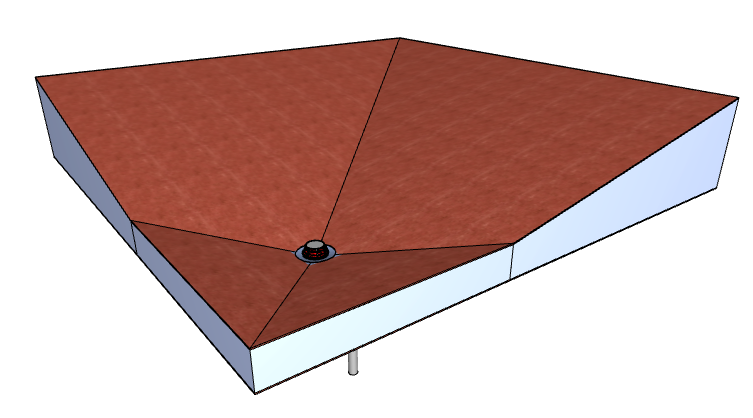

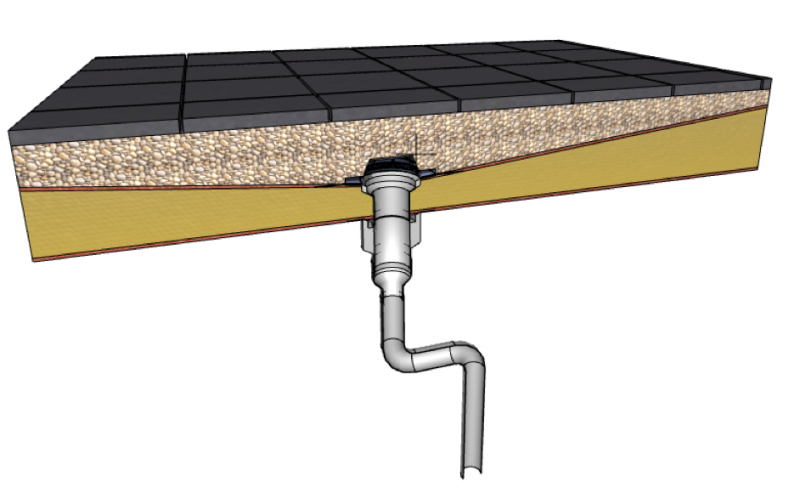

Das Bibliothekselement dient dem Erstellen von mehrschichtigen Gefälledämmungen auf Flachdächern.

Das Objekt besitzt die Grundform eines Rechtecks und kann mit beweglichen Fangpunkten an beliebige polygonale Formen angepasst werden.

Es besitzt folgende Eigenschaften:

• Gefälleangabe
• Quadratische Fläche für Gully

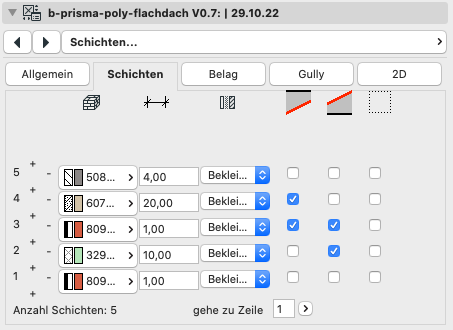

• Parameter jeder Einzelschicht:
  • Schichtbaustoff
  • Schichtstärke
  • Strukturtyp (Kern, Bekleidung, Andere)
  • Schicht als Leerschicht ohne Baustoff
• 2D-Darstellung als Schraffur
• optionaler Text mit Anzeige der Grundfläche

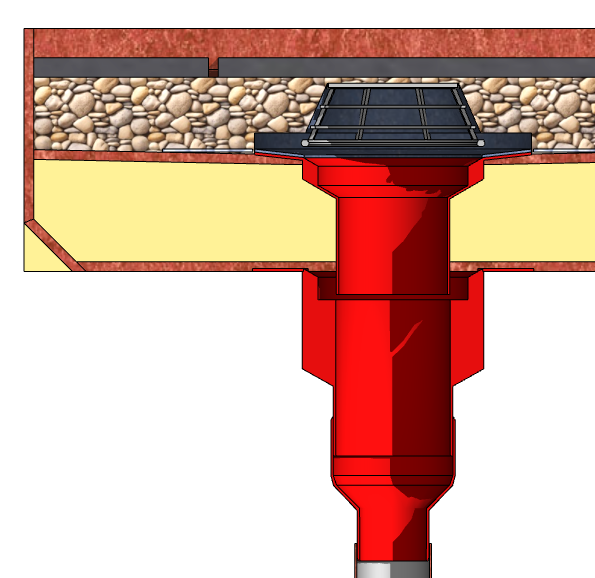

• optionaler Dachgully

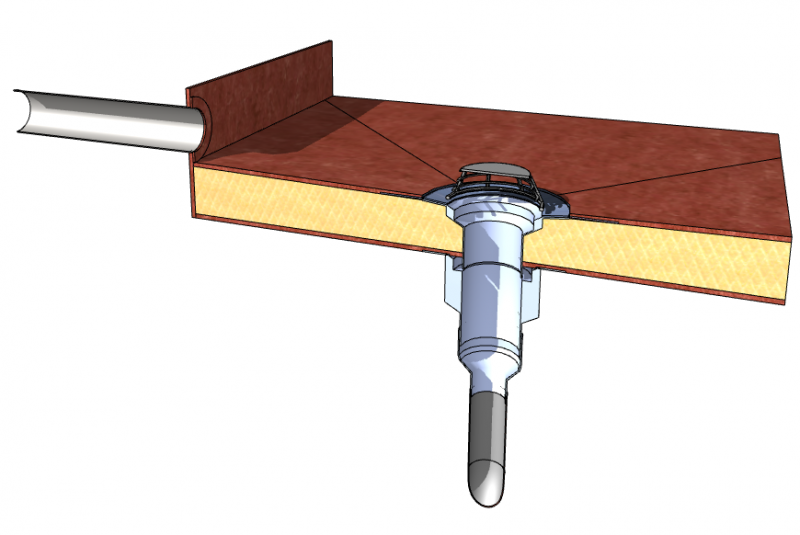

• Wandanschluss als Quader oder Profilmanager-Profil
• optionale Durchbrüche im Wandanschluss
• Attika-Notüberlauf

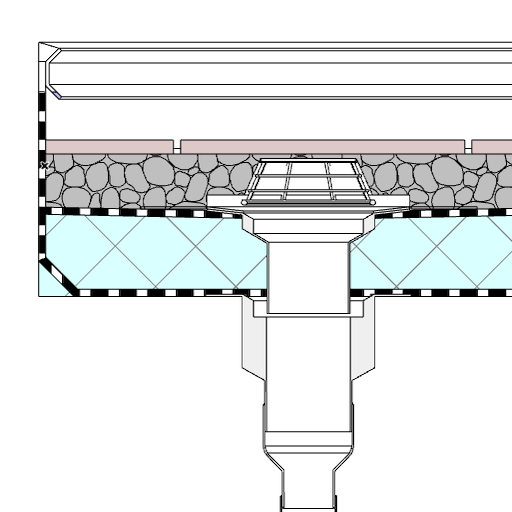

• Level of Geometrie: 4 unterschiedliche Darstellungsvarianten jeweils für 2D, 3D und Schnitte/Ansichten (LOG)
• Optionale Steuerung der LOGs über ein separates Modelldarstellungsobjekt
• Durchbrüche in der Fläche mit optionalen Wandanschlüssen
• Wandanschlüsse in einheitlicher Höhe
• Drehung der geneigten Ebenen um Z-Achse
• optionaler Versatz der einzelnen Schichten nach innen

Einschränkungen

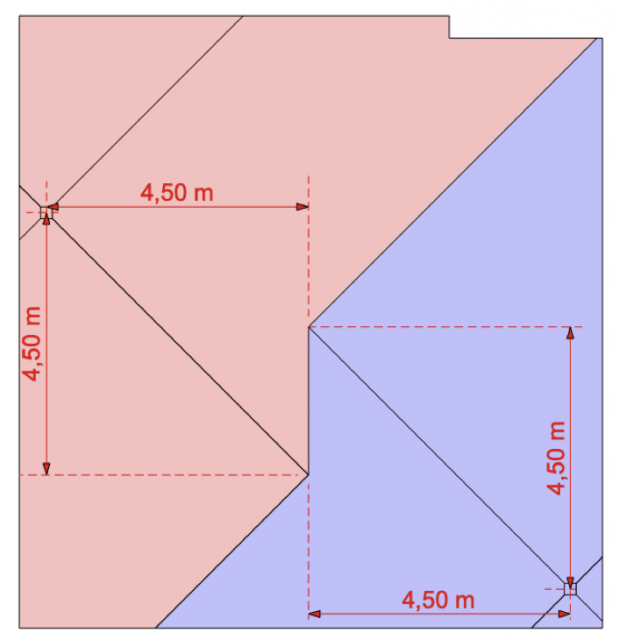

• keine Gullys in "Toten WInkeln" möglich bei Gefälle mit einheitlicher Wandanschlusshöhe
• Die Gullyhöhen aller Gullys sind gleich.
